مقدمه
در تأسیسات مکانیکی ساختمان، یکی از حیاتی‌ترین اجزا، پمپ آبرسانی است ، وظیفه اصلی پمپ‌ها انتقال آب از منبع (مخزن یا شبکه شهری) به واحدهای مصرف کننده (طبقات) است. انتخاب صحیح پمپ مناسب تأثیر مستقیم بر عملکرد سیستم ، کاهش استهلاک ، صرفه‌جویی انرژی و هزینه‌ها دارد.
در این مقاله، مراحل انتخاب پمپ آبرسانی را با فرمول‌ها و نکات کاربردی بررسی می‌کنیم.
مراحل انتخاب پمپ آبرسانی
1- تعیین دبی مورد نیاز (Flow Rate):
مقدار آبی که باید در واحد زمان پمپاژ شود ، به تعداد واحدها ، نفرات ساکن و نوع مصرف بستگی دارد.
فرمول محاسبه دبی:
Q = N × q × F
Q : دبی کل مورد نیاز ( لیتر بر دقیقه یا متر مکعب بر ساعت )
N : تعداد واحدها یا نفرات
q : مصرف متوسط هر نفر یا واحد ( لیتر در دقیقه )
- آپارﺗﻤﺎن ﻫﺎي ﻣﻌﻤﻮلی 150-100 ﻟﯿﺘﺮ در ﺷﺒﺎﻧﻪ روز ﺑﺮاي ﻫﺮ ﻧﻔﺮ
- آپارﺗﻤﺎن ﻫﺎي ﻟﻮکس داراي وان 200-150 ﻟﯿﺘﺮ در ﺷﺒﺎﻧﻪ روز ﺑﺮاي ﻫﺮ ﻧﻔﺮ
- وﯾﻼﻫﺎي ﻟﻮکس ﯾﺎ آپارﺗﻤﺎن ﺑﺎ ﺳﻮﻧﺎ 250-200 ﻟﯿﺘﺮ در ﺷﺒﺎﻧﻪ روز ﺑﺮاي ﻫﺮ ﻧﻔﺮ

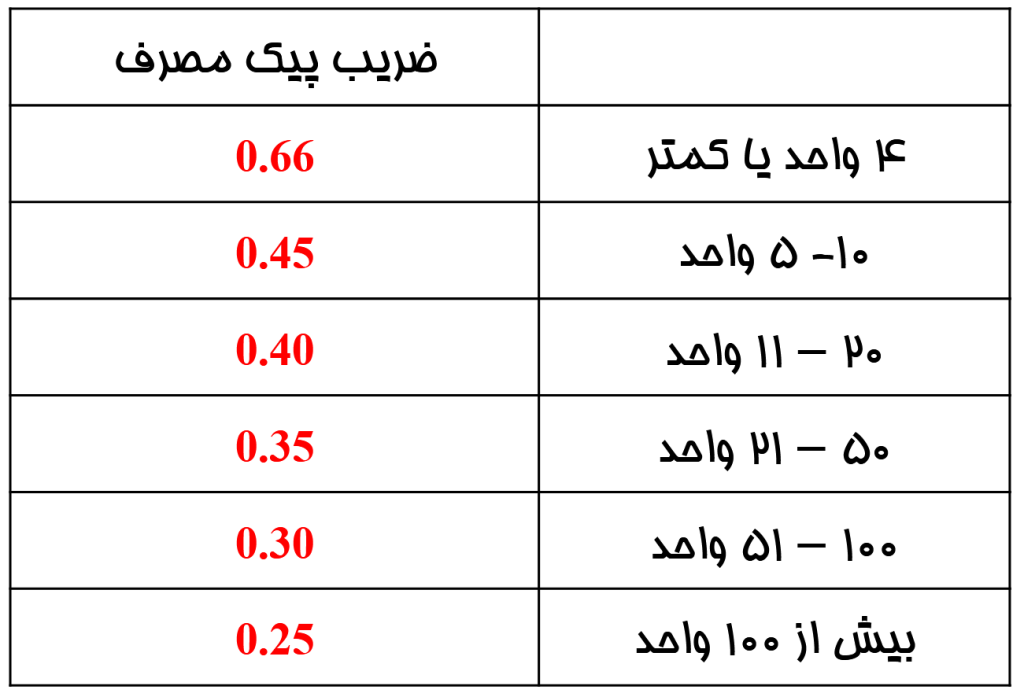

F : ضریب هم‌زمانی ( معمولاً بین ۰٫۳ تا ۰٫۷ بسته به تعداد مصرف‌کننده )
مثال: برای یک ساختمان ۱۰ واحدی ، با مصرف ۱۲ لیتر/دقیقه برای هر واحد و ضریب هم‌زمانی ۰٫4۵:
Q = 10 × 12 × 0.45 = 54 لیتر/دقیقه
2- محاسبه ارتفاع مورد نیاز (Head)
پمپ باید بتواند آب را تا بالاترین نقطه مصرف منتقل کند.
فرمول کلی هد پمپ:
H_total = H_static + H_friction + H_pressure
H_static : ارتفاع عمودی از منبع تا بالاترین مصرف ( متر )

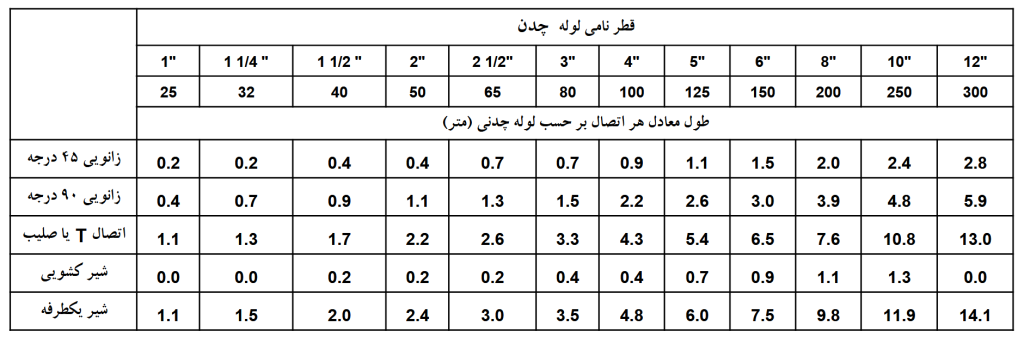

H_friction : افت فشار در لوله‌ها ، زانوها ، اتصالات ( با توجه به طول مسیر و قطر لوله )
H_pressure : فشار مورد نیاز در محل مصرف ( معمولاً ۲ الی ۳ بار )
مثال: ساختمان ۵ طبقه با ارتفاع طبقه ۳ متر :
H_static = 5 × 3 = 15 m
H_friction ≈ 3 m
H_pressure = 20 m
H_total = 15 + 3 + 20 = 38 m
3- انتخاب نوع پمپ :
بر اساس دبی و هد محاسبه شده ، نوع پمپ انتخاب می‌شود. انتخاب بین مدل‌های:

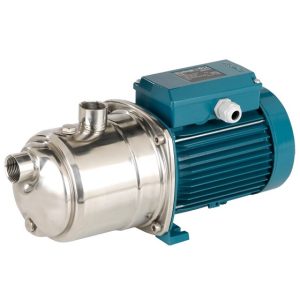

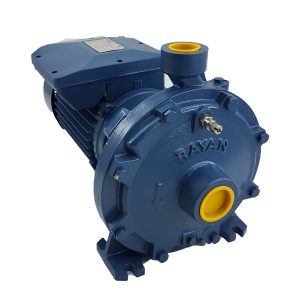

- پمپ سانتریفیوژ تک پروانه یا چند پروانه
- پمپ های اینورتر

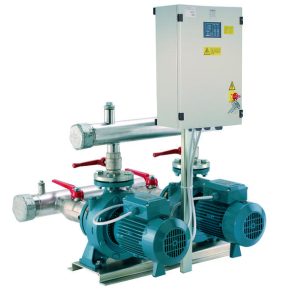

- بوستر پمپ های چند خط
پمپ های تک پروانه برای ساختمان هایی بین 1 تا 4 واحد ، پمپ‌های چند پروانه برای ساختمان هایی بین 5 تا 10 واحد مناسب‌تر هستند و بوسترپمپ‌ها در سیستم‌هایی با هد و دبی های بالا و نوسان زیاد مصرف بهینه ترند .
نکات مهم در نصب پمپ
- نصب مخزن ذخیره آب قبل از پمپ برای اطمینان از تأمین یکنواخت آب
- نصب فیلتر یا صافی قبل از مکش پمپ
- استفاده از لرزه‌گیر و پایه ضد ارتعاش
- نصب شیر یکطرفه و فشارسنج در دهش پمپ
- توجه به تهویه محل نصب پمپ برای افزایش عمر دستگاه
نتیجه‌گیری
محاسبات ارائه شده در این مقاله بصورت سر انگشتی میباشد و انتخاب پمپ مناسب برای آبرسانی ساختمان باید با محاسبات دقیق و توجه به نیاز واقعی مصرف انجام شود. در صورت انتخاب نادرست ، سیستم با مشکلاتی مانند کاهش فشار ، افزایش مصرف انرژی و استهلاک روبرو خواهد شد
پیشنهاد می‌شود برای محاسبات دقیق تر و همچنین در پروژه‌های خود ، با مشاوران متخصص ما در این خصوص مشورت نمایید .
